    Roteiro para elaboração do projeto arquitetônico residêncial

    1. 1. Definições

    2. 2. Escalas Numéricas e Gráficas

    3.  3. Representação de um projeto

            3.1 Planta Baixa

                                     3.2 Corte ou Seção

                                     3.3 Elevação ou Fachada

                                     3.4 Coberturas

    4. 4. Peças complementares

    5.  5. Escadas e Rampas

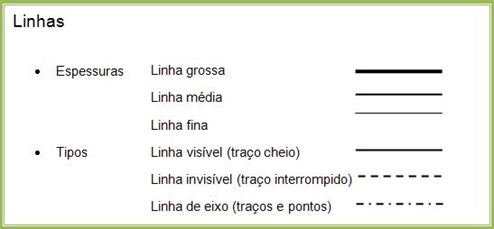

     image LINHA

    INI

    PLANTA: é o desenho do objeto visto na sua projeção sobre o plano horizontal.

    PLANTA DO PAVIMENTO: é o corte horizontal feito acima do piso, a distância variável, a fim de mostrar no desenho, todos os componentes do pavimento, como paredes, vãos de portas e janelas, equipamentos fixos e móveis (opcionais), de modo a dar uma perfeita compreensão das divisões, circulação, iluminação e ventilação do pavimento.

    ELEVAÇÃO / FACHADA: é o desenho do objeto visto na sua projeção sobre um plano vertical.

    CORTES: são planos secantes verticais para mostrar partes internas do edifício, geralmente não são contínuos.

    PERSPECTIVA: é o desenho do objeto visto bi-dimensionalmente, isto é, em projeções sobre dois planos verticais ortogonais.

    PÉ-DIREITO: é a altura livre entre o piso e o teto de um compartimento.

    ALINHAMENTO: é a linha projetada, marcada ou indicada pela Prefeitura Municipal, para fixar o limite do lote do terreno em relação ao logradouro público.

    RECUO: é a distância da construção a divisa considerada (recuo de frente, recuo de fundo e recuos laterais direito e esquerdo ou como costuma ser denominado “afastamento lateral direito ou esquerdo”).

    PROJETO ARQUITETÔNICO: é a solução de um problema de edificação, equacionando com arte e técnica, os elementos fixos e variáveis existentes, visando a obtenção do objetivo desejado, determinado por um programa estabelecido.

    · Elementos fixos: terrenos / programa / verba / exigências institucionais.

    · Elementos variáveis: programa / partido arquitetônico / funcionabilidade / estética / volumetria.

    NIVEL: o sinal gráfico da indicação de nível pode ser:clip_image002

    tab



    Caracterização no projeto, das partes a conservar, a demolir e a construir:

     cor


    conc

     FORMATO E DIMENSÕES DO PAPEL: o ponto de partida é o formato A0 (leia A zero) que tem 1 m² (um metro quadrado) de superfície e os lados na razão ½.

    O formato A1 corresponde ao A0 dividido em duas partes e tem 0,50 m² (meio metro quadrado). O formato A2 origina-se da divisão do A1 em duas partes e tem 0,25 m² (um quarto de metro quadrado).

    SUBDIVISÃO DO FORMATO A0

    Dimensões de pranchas com medidas em milímetros:

    tar



    Contínua no próximo post…Clique no link abaixo para acessar.
