5. Escadas, Rampas e Elevadores






ESCADAS
1. Piso é a parte horizontal do degrau (p)
2. Espelho é a parte vertical do degrau, perpendicular ao piso (h)
3. Bocel é a saliência (balanço) do piso sobre o espelho (b)
4. Banzo é a peça ou viga lateral de uma escada
5. Linha de Bomba é a linha de contorno da parte interna de uma escada entre os degraus quando estes fazem um giro de 180º.
6. Bomba é o espaço entre os dois lances da escada.




Dados experimentais fizeram concluir que:
· A altura recomendável para o espelho de uma escada deve ser no máximo de 0,18 m (dezoito centímetros).
· A profundidade recomendável deve ser no mínimo de 0,25 m (vinte e cinco centímetros).
Blondell, arquiteto francês, estabeleceu uma fórmula empírica que permite calcular a largura do piso em função da altura do espelho e vice-versa. Esta fórmula é a seguinte: 2h + p = 0,64 m

Onde:
h = espelho
P = piso a ser determinado
0,64 = constante
CÁLCULO DE UMA ESCADA
Deve-se considerar:

• Altura do pé-direito;
• Espessura do piso superior (laje).

• Soma-se a altura do pé-direito + a espessura da laje do piso superior = pé-esquerdo
• Divide-se o resultado encontrado por 0,18 m (altura máxima permitida para espelho)

Por exemplo, considerando:

• Altura do pé-direito = 2,70 m
• Espessura da laje do piso superior = 0,15 m

• Temos:

2,70 m + 0,15 m = 2,85 m (pé-esquerdo)
2,85 m : 0,18 m (máximo permitido para h) = 15,83 (arredondar SEMPRE para mais) = 16 degraus

• Logo:

2,85 m (pé-esquerdo) : 16 degraus = 0,17⁸m (NUNCA arredondar esse valor) = h (altura do espelho)
Isto é, o número de degraus é igual a altura do pé-direito mais a espessura do piso superior, dividido pela altura do espelho.

• Assim:

2,85 m : 0,17⁸ m = 16 degraus

• Calcula-se em seguida, pela fórmula de Blondell, a largura do piso do degrau (p).

2h (altura do espelho) + p (piso do degrau) = 0,64 (constante)
2 x 0,17⁸ m + p = 0,64 0,35⁶ m + p = 0,64 p = 0,64 – 0,35⁶ m p = 0,28⁴ m
Finalizando temos uma escada com: 16 degraus, espelho (h) = 0,17⁸ m e piso (p) = 0,28⁴ m Para completar o cálculo da escada devemos determinar a distância em projeção horizontal, entre o primeiro e o último degrau.
Ora, uma escada de n degraus possui n – 1 pisos; logo a distância d será igual ao produto da largura do piso encontrado pelo número de degraus menos 1.

Segundo a LEI COMPLEMENTAR Nº 387 DE 13 DE ABRIL DE 2.000 (ver módulo 05) das normas técnicas das edicações em geral, fica estabelecido que:

• As escadas ou rampas devem ter largura mínima de 90 cm (noventa centímetros) e passagem com altura mínima nunca inferior a 2,00 m (dois metros), salvo disposição contrária existente em norma técnica.
  • As escadas e rampas de uso comum ou coletivo e as escadas de incêndio devem ser dotadas de corrimão e obedecer às exigências contidas na NBR 9077.
  • Em caso de uso secundário ou eventual, será permitida a redução de sua largura até o mínimo de 60 cm (sessenta centímetros).
  • A instalação de elevador em uma edificação não dispensa a construção de escada ou rampa.

Algumas recomendações

• Nas escadas com mais de 19 (dezenove) degraus, será obrigatório intercalar um patamar, com a profundidade mínima igual a largura da escada.
• As escadas deverão ter as seguintes larguras mínimas úteis:

· 0,90 m em edifícios residenciais unifamiliares
· 1,20 m em edifícios residenciais com até três pavimentos
· 1,50 m em edifícios de mais de três pavimentos, destinados a locais de reunião com capacidade de até 150 (cento e cinqüenta) pessoas

• As escadas deverão ter as seguintes alturas de espelho:

· 0,18 m em escadas internas
· 0,15 m em escadas externas
Obs.: consultar o Código de Edificações e de Posturas/ Código de obras do seu  Município .

ALTURA LIVRE
Nos projetos de escada é necessário examinar a altura livre de passagem. Trata-se da distância, medida na vertical, entre o piso do degrau e o teto. Ou seja, a laje intermediária entre um pavimento e o outro.
Esta altura nunca deve ser inferior a 2,00 m (dois metros), conforme mostra a figura abaixo.

CAIXA DE ESCADA
É o compartimento em que a escada é colocada. As suas dimensões dependem do desenvolvimento da escada e, por conseguinte, do pé-direito do edifício. Deve ser amplamente iluminada com luz direta do exterior através de janelas em plano vertical.

REPRESENTAÇÃO

As escadas são obrigatoriamente representadas nos cortes e na planta de cada um dos pavimentos. Indicar sempre na planta, com uma seta a direção de subida da escada. Representar também, na planta do pavimento de onde parte a escada, apenas quatro ou cinco degraus com traço cheio, pois se obtém a planta por uma seção feita a mais ou menos um metro do piso. Os degraus acima da seção devem ser tracejados.

TIPOS DE ESCADAS
A seguir, algumas plantas de escadas de tipos diferentes

ESCADAS ENCLAUSURADAS OU DE SEGURANÇA

Essas escadas devem ser projetadas em edifícios residenciais e comerciais que tenham mais de 5 andares, respeitando o Código de Obras de cada município e devem ser aprovadas pelo Corpo de Bombeiros previamente.

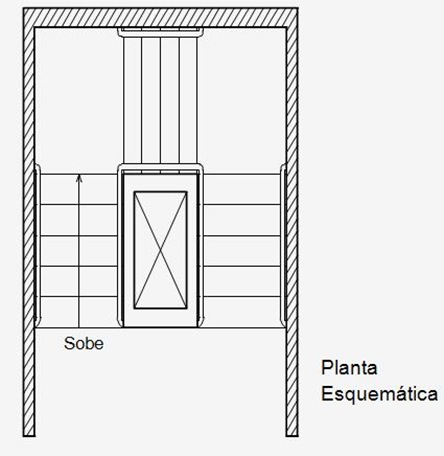

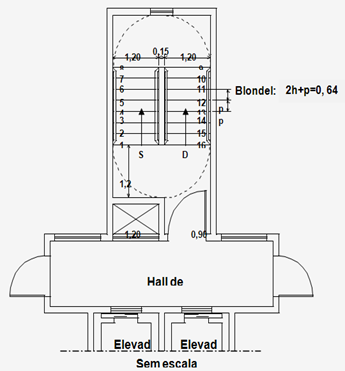

À seguir, dois exemplos de escada enclausurada:

RAMPAS
Declive. Superfície inclinada que constitui, dentro ou fora dos edifícios, elemento de circulação vertical. Substituindo a escada tradicional, exige, no entanto, muito maior espaço para seu desenvolvimento. Para pedestres, sua inclinação máxima tolerável é de 15%. Inclinações maiores são possíveis nos acessos a garagens.

Segundo a LEI COMPLEMENTAR Nº 387 DE 13 DE ABRIL DE 2.000 (ver módulo 05) das normas técnicas das edificações em geral, fica estabelecido que:

• As escadas ou rampas devem ter largura mínima de 90 cm (noventa centímetros) e passagem com altura mínima nunca inferior a 2,00 m (dois metros), salvo disposição contrária existente em norma técnica.
• As escadas e rampas de uso comum ou coletivo e as escadas de incêndio devem ser dotadas de corrimão e obedecer às exigências contidas na NBR 9077.

Em caso de uso secundário ou eventual, será permitida a redução de sua largura até o mínimo de 60 cm (sessenta centímetros).

• O elevador em uma edificação não dispensa a construção de escada ou rampa.

O piso das rampas deve ser revestido com material antiderrapante e obedecer às seguintes declividades máximas:
I - 12% (doze por cento) se o uso for destinado a pedestres;
II - 25% (vinte e cinco por cento) se o uso for exclusivo de veículos automotores.
As rampas de acordo com a sua inclinação, classificam-se em:

1. Rampas de pouca inclinação, de até 6º, que não requerem um pavimento especial contra o deslizamento;
2. Rampas de média inclinação, de 6º a 12º, que requerem um pavimento rugoso que evita o deslizamento;
3. Rampas inclinadas, de 12º a 25º, que exigem um pavimento com ressaltos transversais ou a subdivisão do plano da rampa em largos degraus de pouca inclinação. A separação entre os ressaltos transversais deve ser constante ao longo da rampa e igual ao comprimento do passo normal.

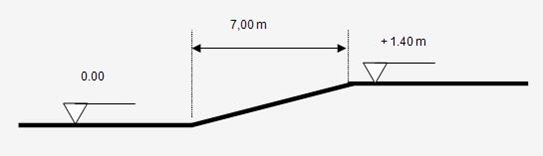

EXEMPLO: ao calcularmos uma rampa para automóveis, a declividade aconselhada é de 20%, se precisarmos vencer uma altura de + 1,40 m tendo como referência o nível 0,00 da rua:
Teoricamente: Sen a = B/A onde Sen 12º = 1,40/A 0,20 = 1,40/A

• Na prática:

• Regra de 3: 1,40m/x = 20%/100% x = 14,00m : 20% x = 7,00 m

• Temos ainda: 100% : 20% = 5 multiplicar esse valor pela altura a ser vencida,ou seja: 1,40 m x 5 = 7,00 m

ELEVADORES

Segundo a LEI COMPLEMENTAR Nº 387 DE 13 DE ABRIL DE 2.000 (ver módulo 05) das normas técnicas das edificações em geral, fica estabelecido que:

• É obrigatória a instalação de, no mínimo, um elevador nas edificações de mais de três pavimentos acima do térreo, e de, no mínimo, dois elevadores, no caso de mais de sete pavimentos acima do térreo.
  • Na contagem do número de pavimentos não é computado o último, quando de uso exclusivo do penúltimo, ou destinado a dependências de uso comum do condomínio ou, ainda, dependências de zelador.
  • Os espaços de acesso ou circulação fronteiriços às portas dos elevadores devem ter dimensão não inferior a 1,50 m (um metro e cinqüenta centímetros).
  • Além destas exigências deve ser apresentado projeto de instalação e cálculo de tráfego, compatíveis com as normas da ABNT.

Para o projeto da caixa de elevadores e das casas de máquinas é necessário antes de mais nada, definir a capacidade (lotação da cabina) e a velocidade dos elevadores.
Esse cálculo de tráfego deve obedecer a Norma NB-596 da ABNT (Associação Brasileira de Normas Técnicas).
Devem ser consultadas também as empresas fornecedoras dos elevadores.
Dimensões mínimas para caixa de elevador para um edifício residencial:
Dimensões mínimas para casa de máquinas referente a um elevador para edifício residencial


PLANTA DA CASA DE MÁQUINAS PARA 01 ELEVADOR
Escala 1:50

Dimensões mínimas para casa de máquinas referente a dois elevadores para edifício residencial
PLANTA DA CASA DE MÁQUINAS PARA 02 ELEVADORES
Escala 1:50


Exemplos de dimensões mínimas verticais para o poço do elevador e casa de máquinas

VELOCIDADE

MIN.

MIN.

MIN.

m / min.

m / s

P (mm)

Q (mm)

H (mm)

60

1,00

1.500

4.500

2.500

75

1,25

1.500

4.500

2.500

90

1,50

1.500

4.500

2.500

105

1,75

1.900

4.500

2.500

120

2,00

1.900

4.500

2.500
